Комплект: Привод для распашных ворот Swing-5000 (SW-5000 KIT)

Артикул: SWING5000KIT
  • 0 руб.
  • 47 400 руб.
  • Много
  • Вес: 0 кг.

Производитель: DoorHan

Состав комплекта: привод Swing-5000 (2 шт.), блок управления, ключ-кнопка, фотоэлементы (2 шт.), лампа сигнальная, кронштейны

Масса створки: до 500 кг

Ширина створки: до 5 м

Мощность: 150 Вт

Питающее напряжение: 220 В / 50 Гц

Габариты: 993х88х126 мм

Количество:

+ -
  • 47 400 руб.

Базовый комплект: электрический привод для распашных ворот


Электромеханический линейный привод Swing-5000 DoorHan устанавливается на распашные ворота двухстворчатые с жесткой силовой рамой, с массой створки до 500 кг и шириной до 5 м.


Преимущества
Червячная передача и планетарный редуктор составляют автоблокирующуюся систему, что обеспечивает механическую блокировку створки при выключении двигателя. Система расцепления позволяет вручную открывать или закрывать створку в случае прекращения подачи электропитания или поломок в блоке управления. Работа автоматической системы контролируется выносным блоком управления в ударопрочном герметичном корпусе. Ходовой винт системы изготовлен из высокопрочной стали и обладает улучшенными кинематическими характеристиками. Изделие отличается плавным ходом и низким уровнем шума при движении.

Монтаж
Установка осуществляется с помощью болтовых соединений, без необходимости сварочных работ. В комплект входят все необходимые для монтажа кронштейны и крепежные болты.

Дизайн
Swing-5000 изготовлен из высокопрочного алюминиевого сплава и защищен от любого рода негативных воздействий окружающей среды.

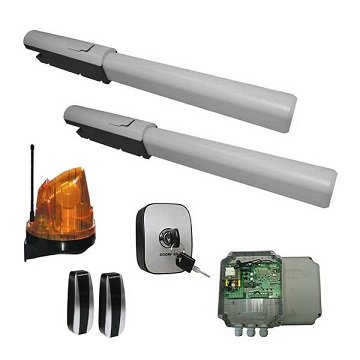

Комплектация Swing-5000 KIT

Swing 300 KIT

Блок управления PCB-SW - 1 шт.
Привод Swing-5000 - 2 шт.
Ключ-кнопка KEYSWITCH-N - 1 шт.
Фотоэлементы PHOTOCELL-N  - 2 шт.
Сигнальная лампа LAMP  - 1 шт.

Кронштейны верхний и нижний



Конструкция Swing-5000

Конструкция Swing 3000/5000

1. Привод
2. Передний кронштейн
3. Задняя вилка
4. Задний кронштейн
5. Узел расцепителя
6. Ходовой винт




Технические характеристики Swing-5000

Масса, кг    11
Напряжение питания, В/Гц 220/50
Потребляемый ток, А  1,2
Мощность, Вт  150
Интенсивность, %  50
Класс защиты IP54
Усилие, Н  3000
Скорость движения ходовой гайки, мм/сек 15
Температурный диапазон, °С от -40 до +55
Размеры, мм   993х88х126
Рабочий ход, мм    500
Максимальная ширина створки, м    5
Максимальная масса створки, кг    500



Схема установки комплекта

Схема установки

1. Привод
2. Фотоэлементы
3. Блок управления
4. Ключ-кнопка
5. Сигнальная лампа
