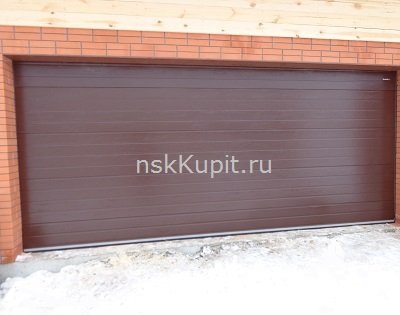

Секционные ворота ширина 5000 мм, высота 2500 мм, RSD02

Артикул: 5000х2500-RSD02
  • 0 руб.
  • 140 400 руб.
  • Много
  • Вес: 0 кг.

*Прим.: Это изделие типового размера. ЗВОНИТЕ для расчета цен на индивидуальные размеры!

Производитель: DoorHan

Цвет: 11 цветов - см. ниже

Управление: механическое (ручное)

Конструкция: стальная

Полотно: сэндвич-панели

Механизм балансировки полотна: торсионный механизм

Требования к проему гаража: Притолока от 150 мм, боковое расстояние от 120 мм - см. ниже, как сделать замер

Гарантия: 2 года с нашим монтажом; 1 год без монтажа

Доставка: бесплатно* - см. ниже

Количество:

+ -
  • 140 400 руб.

Бесплатная доставка:

по Новосибирску и области* и до транспортной компании.

Бесплатный замер:
по Новосибирску и области при заказе с нашим монтажом.

Гарантия:
2 года при покупке изделия с нашим монтажом;
1 год при покупке изделия без монтажа.




    При покупке ворот с приводом скидка на привод!

 Возможна врезка калитки и окон (оплачиваются дополнительно)

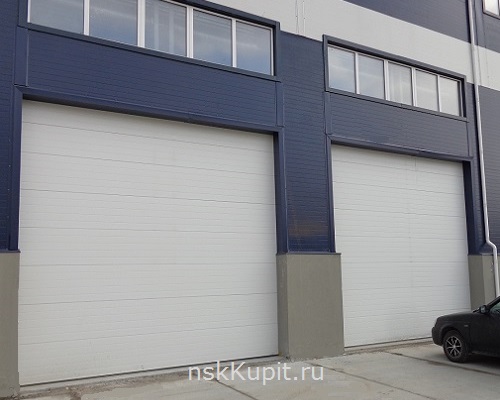

Гаражные секционные ворота DoorHan RSD02

для проемов со стандартным и низким подъемом



Описание комплекта RSD02


RSD 02 - классические ворота с системой балансировки. Данная модель хорошо зарекомендовала себя благодаря простоте монтажа, неприхотливости в эксплуатации и надежной работе, не требующей дополнительных затрат.

Механизм уравновешивания полотна: торсионный механизм с ресурсом эксплуатации 25000 циклов.


Полотносэндвич-панели толщиной 40 мм, состоящие из двух стальных листов со слоем утеплителя между ними – пенополиуретаном.

Наружный и внутренний стальные листы сэндвич-панелей не соприкасаются (отсутствует "мостик холода"). Благодаря этому ворота зимой не промерзают, а при разнице температур внутри и снаружи помещения на полотне не образуется конденсат.


Сэндвич-панели в сочетании с уплотнителями, а также стальными антикоррозийными элементами конструкции наилучшим образом подходят для отапливаемого гаража. Они обеспечивают высокую теплоизоляцию, звукоизоляцию, герметичность, антивандальность, устойчивость к ветровой нагрузке и коррозии, экономию места, удобство и безопасность эксплуатации.

Поверхность внешней стороны панелей: дизайн доска с текстурой под дерево, 11 стандартных цветов на Ваш выбор.

Внешний дизайн панели

Стандартные цвета внешних панелей полотна: белый, серебристый, серый, бежевый, зеленый, синий, антрацит, красный, бордовый, коричнево-красный, коричневый.

Цвета ворот DoorHan


Поверхность внутренней стороны панелей: дизайн горизонтальная полоса с текстурой стукко, белый цвет.

Внутренний дизайн

Вид полотна внутри гаража:

Вид полотна внутри гаража

Крепежные элементы: универсальный комплект антикоррозийных крепежных элементов из высококачественной легированной стали со слоем цинка.

Облегченная ручка и задвижка



Конструкция RSD02

Конструкция RSD02


1 - Универсальный п-образный кронштейн позволяет устанавливать пружину как без устройства защиты от обрыва пружины, так и с ним. Предназначен для установки на притолоку от 150 мм. Улучшенная конструкция обеспечивает точный монтаж за счет позиционирования по угловой стойке.

Кронштейн

2 - П-образный кронштейн с предустановленными болтами сокращает время монтажа и упрощает его (система Qiuck Fix).

П-образный кронштейн

3
 - Устройство от обрыва пружины с предустановленными болтами упрощает монтаж (система Qiuck Fix).

Устройство от обрыва пружины

4 - Элементы системы окрашены в цвет полотна.

5 - Стильная эргономичная пластиковая ручка для удобства открывания полотна.


Пластиковая ручка

6 - Новый нижний угловой кронштейн позволяет регулировать прижатие панели к проему.

Нижний угловой кронштейн

7 - Дистанционная пластина уменьшает время установки и упрощает ее процесс. Позволяет точно установить место крепления п-образного кронштейна.

Дистанционная пластина

8
 - Порошковое покрытие пружин. Для улучшения механических свойств торсионные пружины проходят дробеструйную обработку и окрашиваются антифрикционным порошковым покрытием для защиты от коррозии.

Порошковое покрытие пружин

9 - Соединительная регулировочная муфта, дает возможность вращать две части вала относительно друг друга, обеспечивая тонкую регулировку и правильное натяжение тросов, что значительно упрощает монтаж.

Соединительная регулировочная муфта


Технические показатели


Приведенное сопротивление теплопроводности: 1,13 м2 ·°С/Вт (ГОСТ 31174-2003)
Теплопроводность: 0,88 Вт/м2 ·°С (DIN4108)
Ветровая нагрузка: 2 класс (EN12424:2000)
Воздухонепроницаемость: 4 класс (EN12426:2000)
Водонепроницаемость: 3 класс (EN12425:2000)
Группа горючести: Г2 (ГОСТ 30244-94)
Группа воспламеняемости: В2 (ГОСТ 30402-96)
Звукоизоляция: 24 дБ
Усилие подъема: до 22,5 кг
Вес полотна: 11,2 кг/м2



Измерение проема гаража для RSD02


Проем гаража

Н высота проема (расстояние от пола до верха проема)
В ширина проема (расстояние от левого края до правого края проема)
h притолока (расстояние от верха проема до потолка) - не менее 150 мм
b1 и b2 (расстояния от края проема до боковых внутренних стен) - не менее 120 мм
D глубина гаража (расстояние от проема до внутренней стены гаража) - более H + 500 мм
