Секционные ворота ширина 3300 мм, высота 1900 мм, RSD01

Бесплатная доставка:

по Новосибирску и области* и до транспортной компании.

Бесплатный замер:
по Новосибирску и области при заказе с нашим монтажом.

Гарантия:
2 года при покупке изделия с нашим монтажом;
1 год при покупке изделия без монтажа.


 При покупке ворот с приводом скидка на привод!

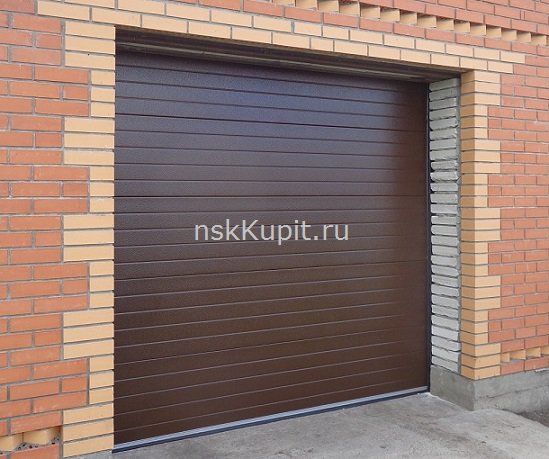

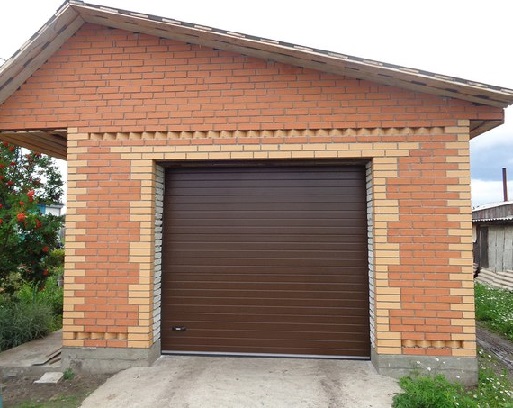

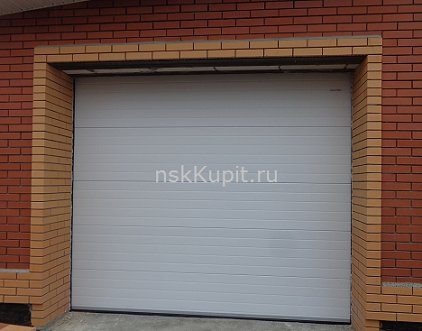

Гаражные секционные ворота DoorHan RSD01

для проема с низким подъемом


Описание комплекта RSD01

DoorHan RSD01 - обновленная модель на базе низкого типа подъема, отличающаяся надежностью и простотой монтажа.

Механизм уравновешивания полотна: оцинкованные пружины растяжения (на 25 000 циклов подъема-опускания), система «пружина в пружине» и двойной трос гарантируют безопасность.

Полотно: сэндвич-панели толщиной 40 мм, состоящие из двух стальных листов со слоем утеплителя между ними – пенополиуретаном.

Наружный и внутренний стальные листы сэндвич-панелей не соприкасаются (отсутствует "мостик холода"). Благодаря этому ворота зимой не промерзают, а при разнице температур внутри и снаружи помещения на полотне не образуется конденсат.

Сэндвич-панели в сочетании с уплотнителями, а также стальными антикоррозийными элементами конструкции наилучшим образом подходят для отапливаемого гаража. Они обеспечивают высокую теплоизоляцию, звукоизоляцию, герметичность, антивандальность, устойчивость к ветровой нагрузке и коррозии, экономию места, удобство и безопасность эксплуатации.

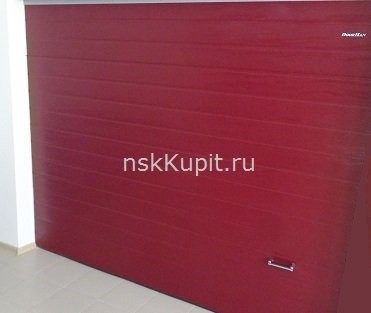

Поверхность внешней стороны панелей: дизайн доска с текстурой под дерево, 11 стандартных цветов на Ваш выбор.

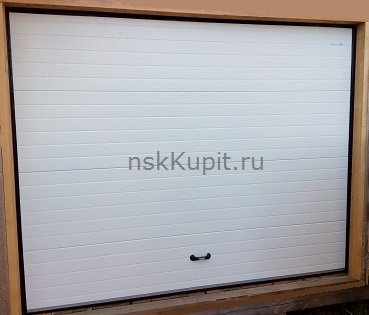

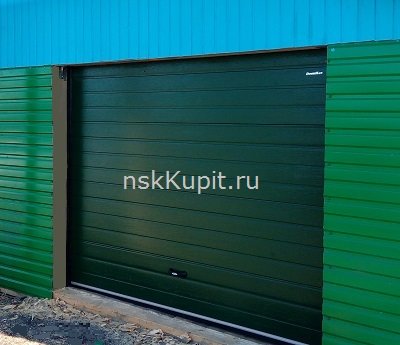

Стандартные цвета внешних панелей полотна: белый, серебристый, серый, бежевый, зеленый, синий, антрацит, красный, бордовый, коричнево-красный, коричневый.



Поверхность внутренней стороны панелей: дизайн горизонтальная полоса с текстурой стукко, белый цвет.



Вид полотна внутри гаража:



Крепежные элементы: универсальный комплект антикоррозийных крепежных элементов из высококачественной легированной стали со слоем цинка.

Облегченная ручка и задвижка.

Конструкция RSD01

1,2 - Многокамерные уплотнители на угловой стойке и ригеле, не имеющие аналогов в мире, обеспечивают герметизацию проема.

3 - Встраиваемый стальной профиль установлен скрытым образом. Отличается высокой прочностью и позволяет установить уплотнитель.



4 - Элементы системы окрашены в цвет полотна.
5 - Высокопрочные направляющие и стойки изготовлены из оцинкованной стали толщиной 1,5 мм и позволяют обеспечить прочность конструкции.



6 - Угловая стойка с перфорированными отверстиями способствует ускорению процесса монтажа.



7, 8 - Кронштейны расширяют диапазон регулировки положения с приводом и без привода. Улучшенная геометрия обеспечивает бесшумность работы пружин за счет точного позиционирования пружины внутри конструкции.



9 - Системы "пружина в пружине" служат для обеспечения безопасности ворот.



10 - Нижний угловой кронштейн обеспечивает плотное прилегание панели к проему.

11 - Пластина для сдвоенных направляющих обеспечивает высокую прочность конструкции изгиба.

Технические показатели

Приведенное сопротивление теплопроводности: 1,13 м2 ·°С/Вт (ГОСТ 31174-2003)
Теплопроводность: 0,88 Вт/м2 ·°С (DIN4108)
Ветровая нагрузка: 2 класс (EN12424:2000)
Воздухонепроницаемость: 4 класс (EN12426:2000)
Водонепроницаемость: 3 класс (EN12425:2000)
Группа горючести: Г2 (ГОСТ 30244-94)
Группа воспламеняемости: В2 (ГОСТ 30402-96)
Звукоизоляция: 24 дБ
Усилие подъема: до 22,5 кг
Вес полотна ворот: 11,2 кг/м2


Измерение проема гаража для RSD01

Н высота проема (расстояние от пола до верха проема)
В ширина проема (расстояние от левого края до правого края проема)
h притолока (расстояние от верха проема до потолка) - не менее 100 мм
b1 и b2 (расстояния от края проема до боковых внутренних стен) - не менее 100 мм
D глубина гаража (расстояние от проема до внутренней стены гаража) - более H + 500 мм

Инструкция по монтажу ворот RSD01 DoorHan
